Details

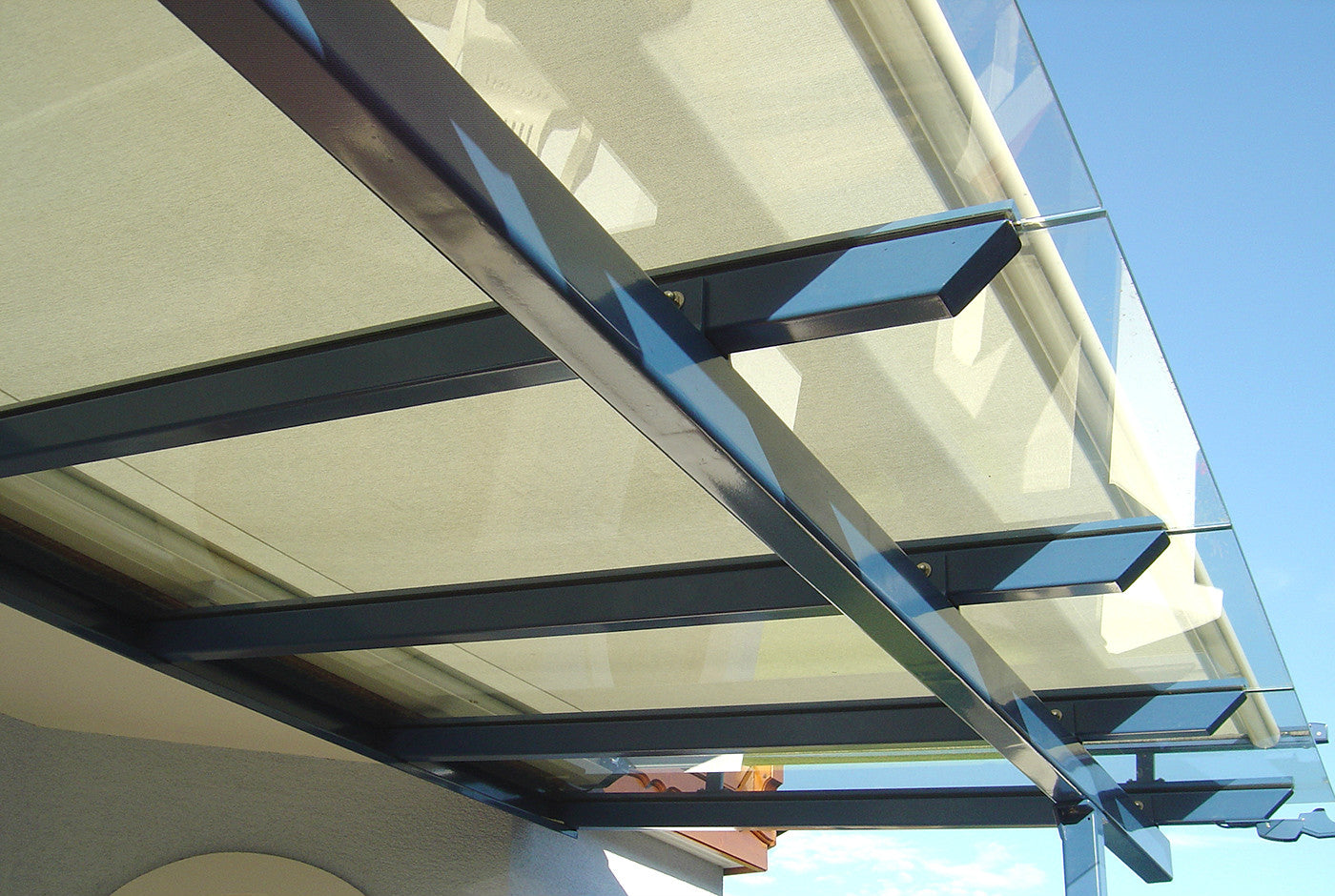

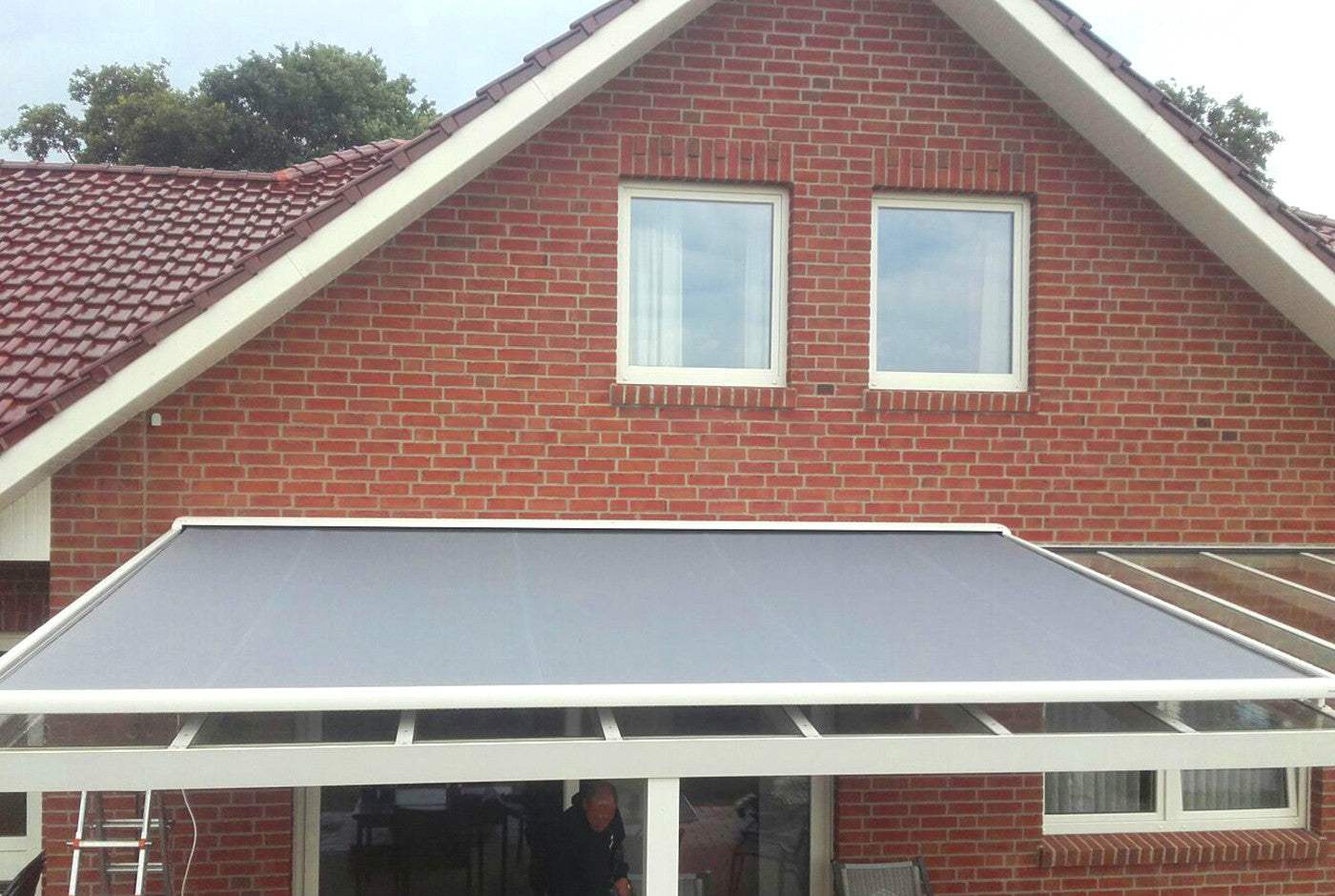

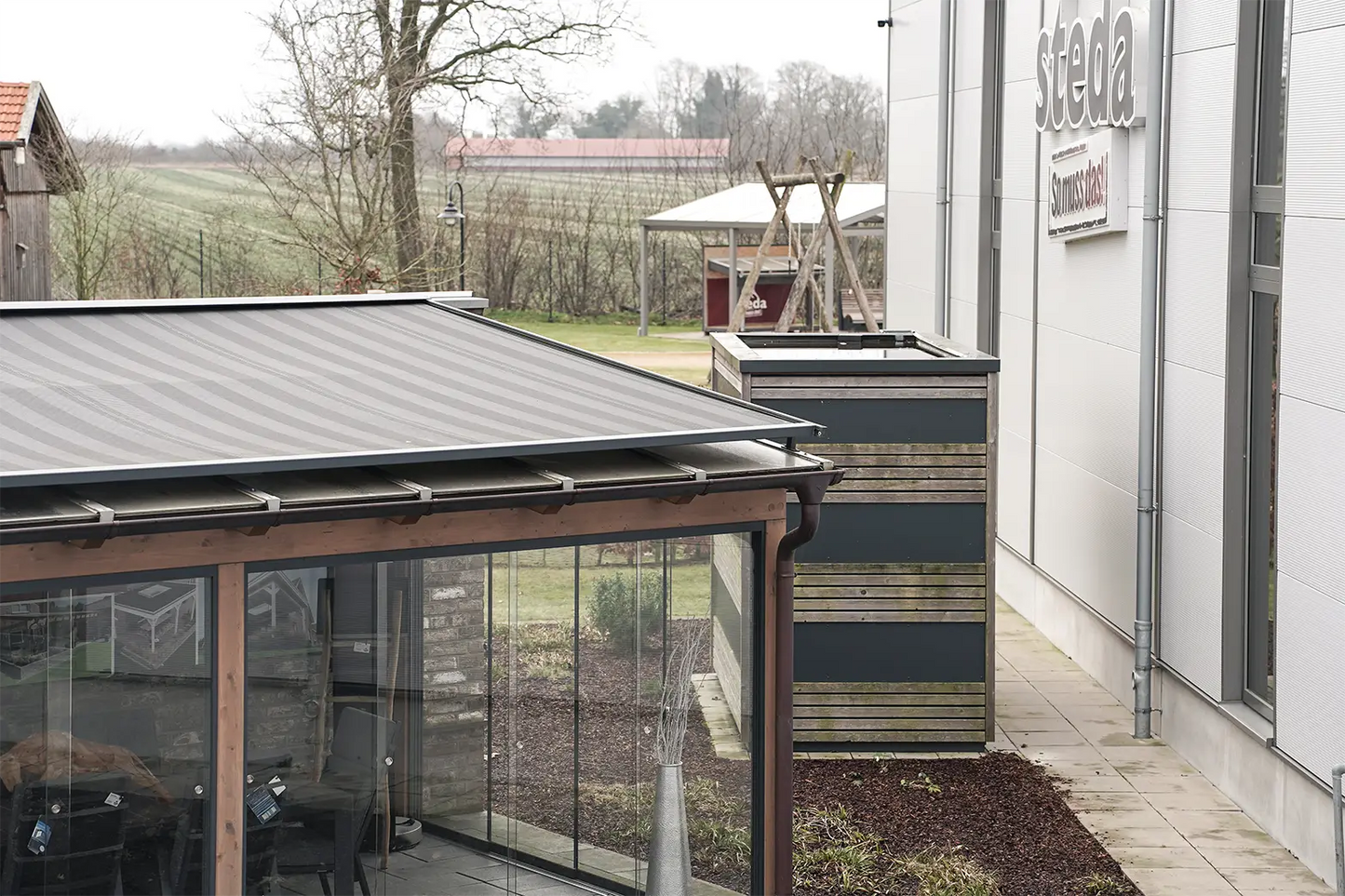

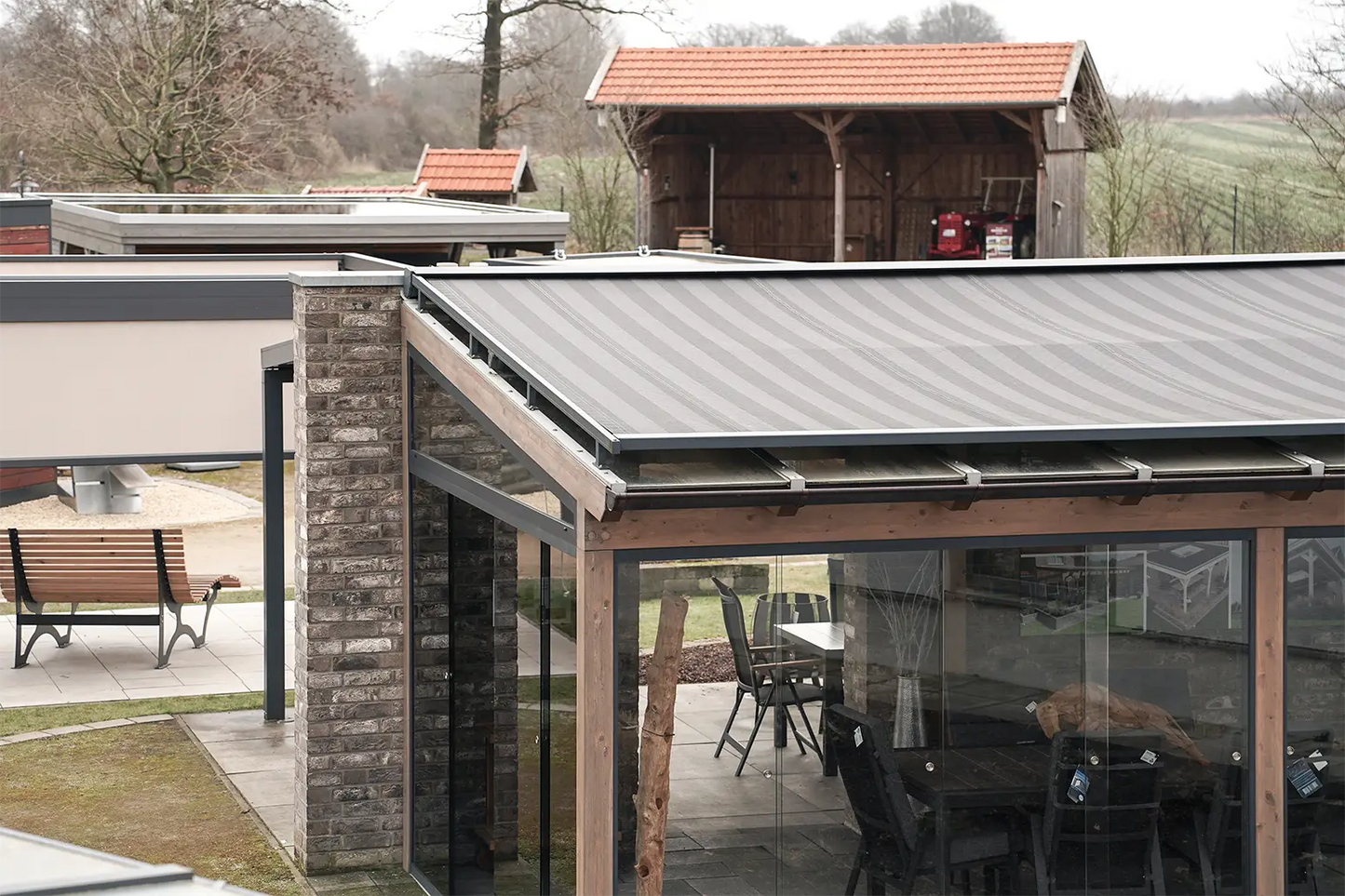

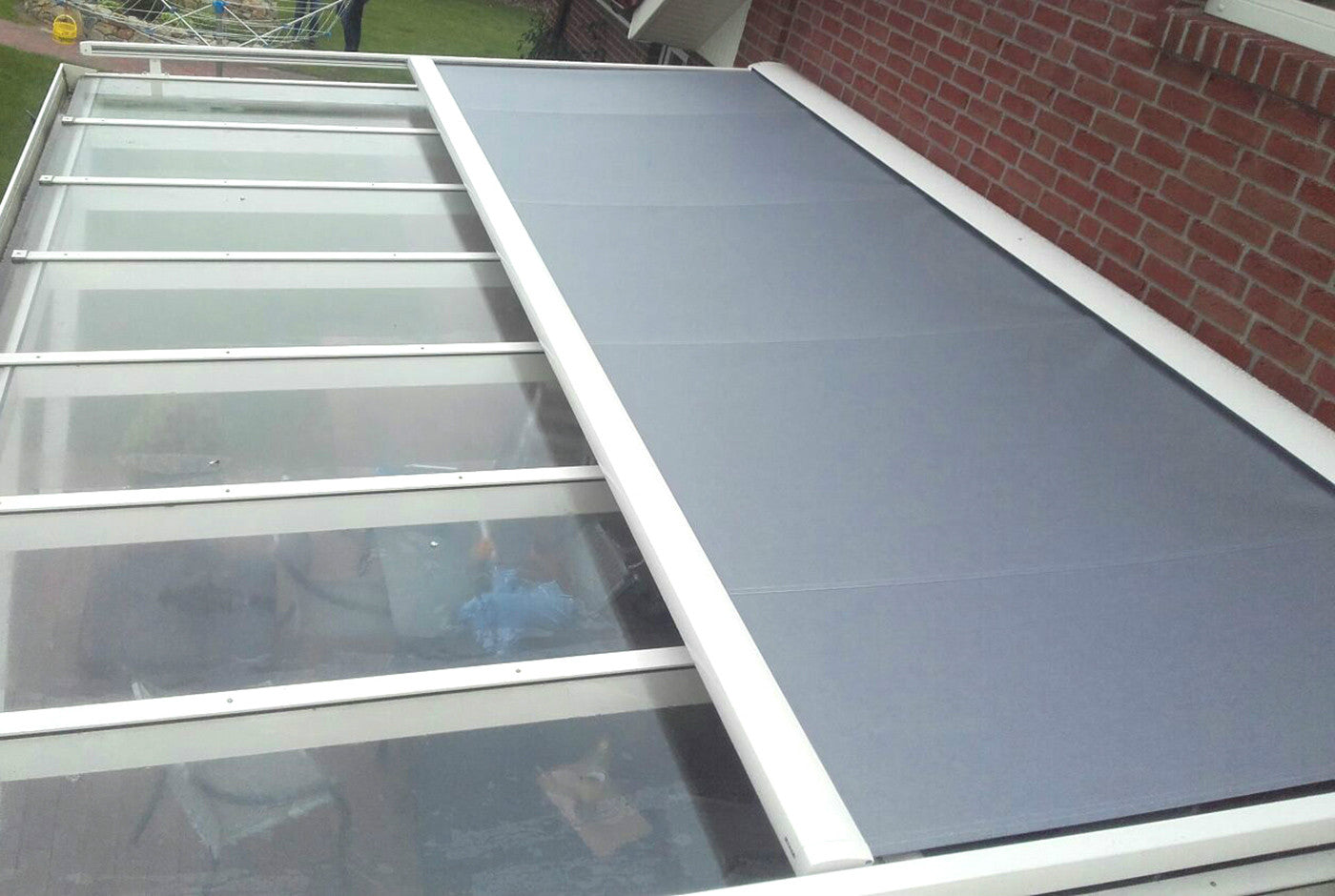

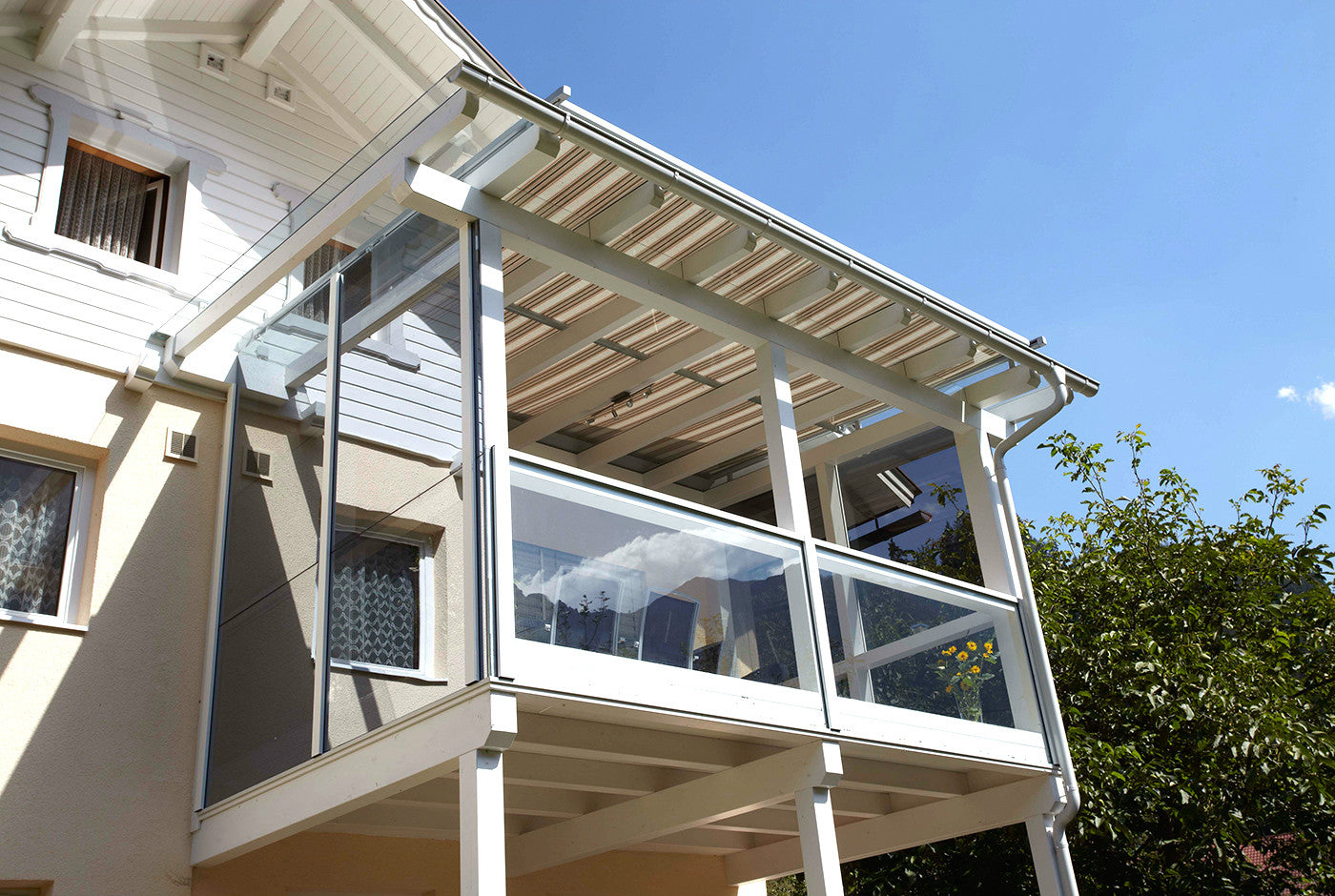

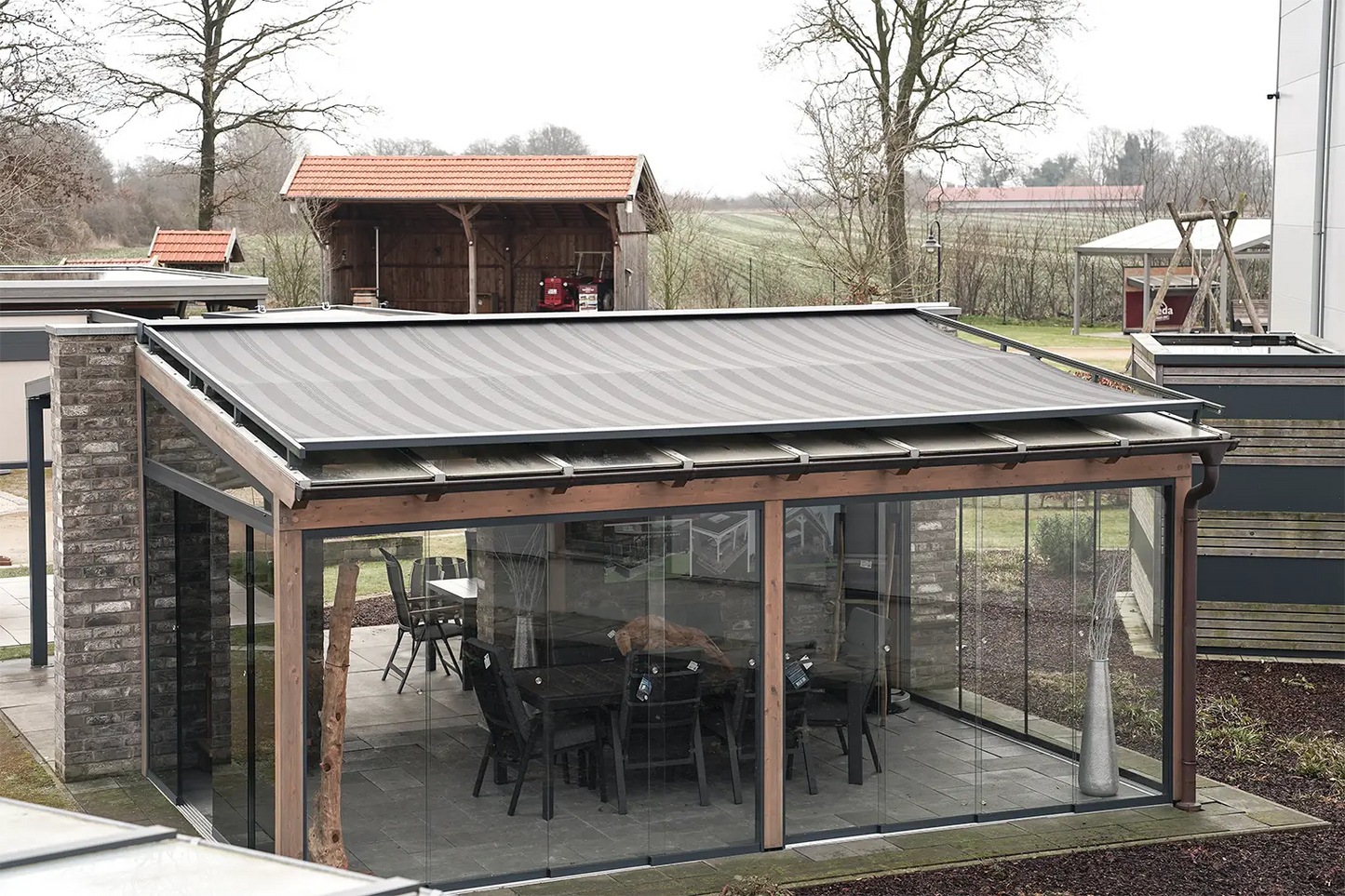

Het steda opbouwzonnescherm is de meest effectieve oplossing tegen oververhitting onder uw terrasoverkapping en serre – het beschaduwt het glazen dak van buitenaf, voordat de warmte überhaupt kan binnendringen. Terwijl binnenzonwering de hitte alleen maar tempert, houdt een aan de buitenkant gemonteerd opbouwzonnescherm de zonnestraling al boven het dak tegen. Dit maakt een merkbaar verschil, vooral op zonnige zomerdagen.
Het systeem overtuigt door precieze afwerking en hoogwaardige materialen: de zonweringkast en geleiderails zijn gemaakt van geëxtrudeerd aluminium, het doek van geweven acryl met een gewicht van ongeveer 300 g/m². De Zip-doekgeleiding zorgt ervoor dat het doek ook bij wind veilig in de rails blijft – een cruciaal voordeel ten opzichte van eenvoudigere systemen. Het zonnescherm wordt aangedreven door een Somfy io-buismotor met elektronische eindschakelaars en geïntegreerde motorrem.
Het steda opbouwzonnescherm is speciaal ontworpen voor grote glazen daken: enkelzijdig tot 6.000 mm breed, dubbelzijdig tot 10.000 mm – met een maximale uitval van 5.000 mm en een schaduwoppervlak tot 45 m². Bij dubbelzijdige installaties worden beide zonneschermvelden via aparte motoren bediend, maar ze kunnen wel worden voorzien van één gemeenschappelijke stroomkabel.
Om ervoor te zorgen dat het zonnescherm precies bij uw dak past, registreren we alle relevante afmetingen en uitrustingskenmerken via onze zonneschermformulieren, afzonderlijk voor enkelzijdige en dubbelzijdige installaties.
De formulieren vindt u hier:
Datasheet
Type zonwering |
Dakscherm |
Toepassingsgebied |
Buiten (op het dak) |
Bewegingsrichting |
Horizontaal |
Maximale breedte |
uit één stuk tot 6.000 mm, uit twee stukken tot 10.000 mm |
Maximale uitval |
tot 5.000 mm |
Beschaduwde oppervlakte |
tot 45 m² |
Zonweringkast |
geëxtrudeerd aluminium |
Geleiderails |
geëxtrudeerd aluminium |
Doekmateriaal |
geweven acryldoek, gewicht ca. 300 g/m² |
Doekas |
Sendzimir-verzinkte stalen buis met afmetingen 85 x 1 mm. Bij een breedte van de installatie van 5.000 mm wordt de buis met afmetingen 85 x 1,25 mm gebruikt |
Uitvalprofiel |
Geëxtrudeerd aluminiumprofiel, wanddikte: tot 3,0 mm |
Aandrijving |
Somfy io-buismotor, 230 V / 50 Hz |
Doekgeleiding |
Rits |
Levering & montage
Formulieren
Montagehandleiding:
Aandrijving: buismotor (230 V / 50 Hz) in de doekbuis geschoven, uitgerust met elektronische eindschakelaars voor de exacte positionering van het uitvalprofiel in de bovenste of onderste eindstand, temperatuurafhankelijke overbelastingsbeveiliging, geïntegreerde motorrem, VDE- en TÜV-gekeurd, vermogen aangepast aan de eisen van het gebruik. Voor gebruik met een elektrische motor is minimaal een 4-aderige kabel op de installatieplaats vereist. Voor radiomotoren volstaat een 3-aderige kabel. Of uw bestaande elektrische installatie aan de eisen voldoet, moet vóór bestelling met een erkende elektricien worden besproken. steda geeft geen advies of aansprakelijkheid voor elektrische installaties ter plaatse.
Aandrijving tweedelige markies: twee motoren, zodat beide markiesvelden afzonderlijk kunnen worden bediend. De twee motoren bevinden zich in het midden/binnen, d.w.z. er hoeft slechts één stroomkabel te worden gelegd. De tweedelige markies wordt met een dubbele geleiderail eveneens in het midden onder de spant bevestigd.
Spansysteem: Veerspanning in ingeschoven toestand: 7-10 kg veerwerk. Veerspanning in uitgeschoven toestand: ca. 20 kg per veerwerk. Het spansysteem zorgt zo voor een optimaal oprollen van het markiesdoek en vermindert het overrekken van de doeknaden en zijzomen.
Doeksteundraad: Bij grote markiezen is een extra doeksteundraad van roestvrij staal nodig. Hiertoe wordt aan beide zijkanten van de markies een montagehoek onder het glazen dak geschroefd. Aan beide montagehoeken is telkens een draadspanner (in hoogte verstelbaar) geschroefd, waarmee de doeksteundraad kan worden gespannen.
Loop- en keerrollen: De looprollen zijn gemaakt van glijdend kunststof. Lichtlopende kraagbussen dienen als keerrollen. Deze zijn gelagerd op stabiele roestvrijstalen bouten. In combinatie met de textiele trekband leidt dit tot een geluidsarme werking van de markies.
Montageconsoles: De markieskast wordt gemonteerd met montageconsoles van geëxtrudeerde aluminiumprofielen. Zo is de kast na het inhaken draaibaar gelagerd.
Verkoopadviseur
Het bovenliggende zonnescherm is de juiste keuze als je een glazen dak – bijvoorbeeld onder een terrasoverkapping of aan een serre – echt effectief wilt koelen. Wie onder een glazen dak zit en alleen zonwering aan de binnenkant heeft, merkt al snel: de warmte is al in de ruimte voordat deze wordt afgeblokt. Een bovenliggend zonnescherm lost het probleem bij de bron op. Vooral voor grote dakoppervlakken vanaf ca. 10 m² is het systeem aanzienlijk rendabeler – en tot 45 m² schaduwoppervlak is er voldoende speelruimte.
Voordat je koopt, moet je de afmetingen van je dak zorgvuldig opmeten en het juiste formulier (eendelig of tweedelig) volledig invullen. Bij breedtes boven 5.000 mm is de tweedelige variant verplicht – hier worden twee motoren geïnstalleerd, die echter via een gemeenschappelijke kabel lopen, wat de elektrische installatie vereenvoudigt. Overleg bovendien tijdig met een elektricien of de juiste kabel aanwezig is op de geplande installatieplaats: een e-motor heeft minstens 4 aders nodig, een radiomotor minstens 3. Dit is geen hogere wiskunde, maar moet wel vaststaan vóór de bestelling.
Een veelvoorkomend misverstand: het opdakzonnescherm is geen regenbescherming en ook geen windbescherming. Het doek moet bij storm of hevige regen ingeklapt zijn – anders dreigen er schade. Wie dit vergeet of zelden thuis is, moet nadenken over een windsensor of weersafhankelijke besturing. Bovendien is het zonnescherm maatwerk – retournering of ruiling vanwege verkeerde afmetingen is niet mogelijk. Liever een keer extra meten.
Wat het systeem onderscheidt van goedkopere alternatieven: de zip-doekgeleiding houdt het doek ook bij wind veilig in de rail, het Somfy io-systeem is uitbreidbaar en kan worden gecombineerd met andere smart-home-componenten, en de compacte zonneschermkast beschermt het doek permanent tegen weersinvloeden. Wie er eenmaal mee heeft gewerkt, merkt het verschil.
