Details

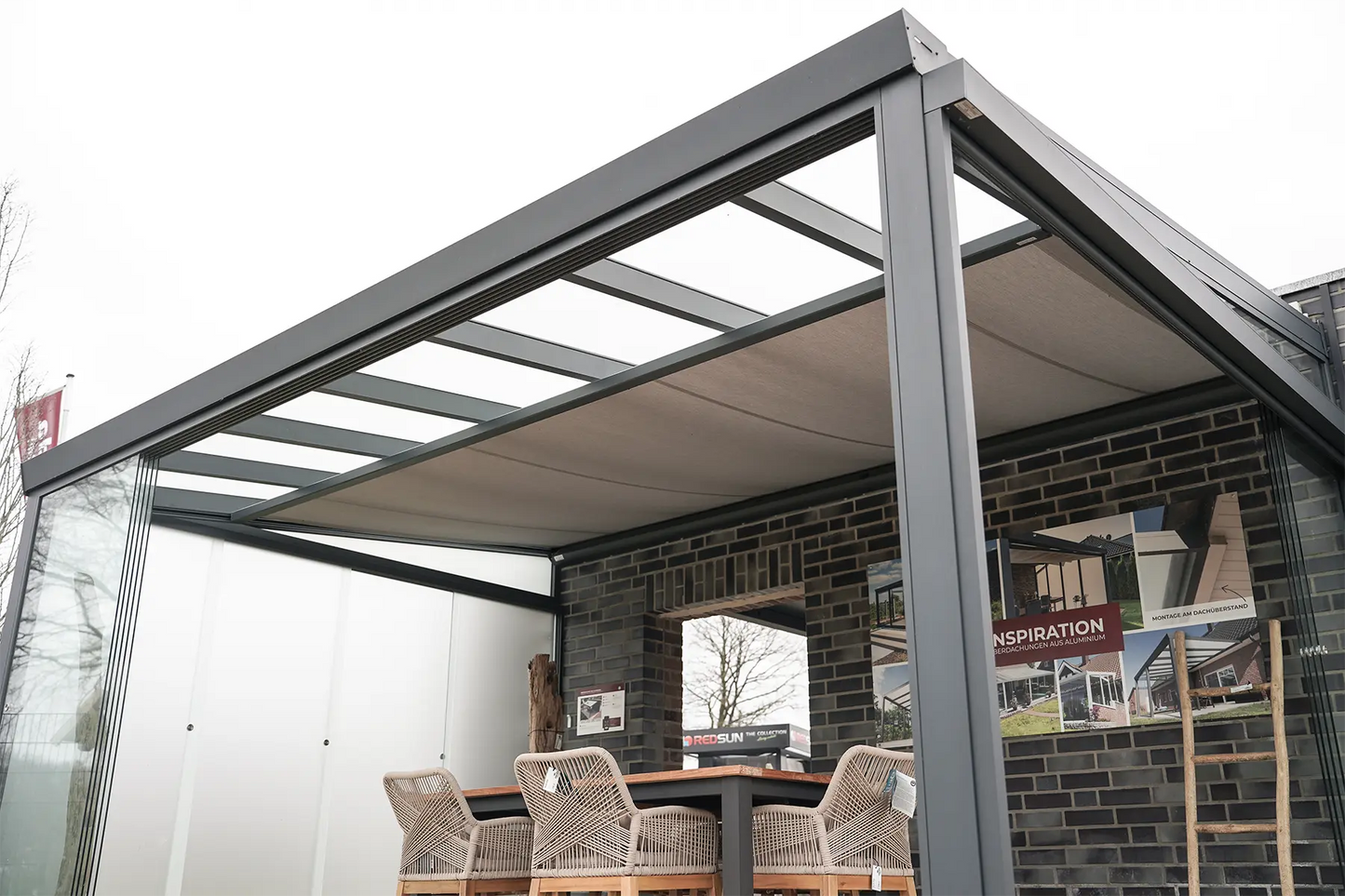

De steda onderdakzonwering beschermt je direct onder het glazen dak tegen zonnestralen en verblinding, zonder de hoogte onder de overkapping te beïnvloeden. Anders dan een opdakzonwering wordt deze van binnen onder het dak gemonteerd, wat het doek betrouwbaar beschermt tegen wind, regen en UV-straling. Dit verlengt de levensduur van het doek aanzienlijk en maakt de onderdakzonwering een onderhoudsarme en duurzame oplossing voor elke terrasruimte.
Het systeem wordt aangedreven door een Somfy buismotor (230 V / 50 Hz) met elektronische eindschakelaars, geïntegreerde motorrem en temperatuurafhankelijke overbelastingsbeveiliging – VDE- en TÜV-gekeurd. De bediening is uiterst eenvoudig: via een wandschakelaar of optioneel via draadloze afstandsbediening. Voor grote dakoppervlakken tot 10.000 mm breed is een tweedelige variant beschikbaar met twee afzonderlijk bedienbare motoren – de gemeenschappelijke stroomkabel ligt hierbij in het midden en hoeft maar één keer te worden aangelegd.
Optioneel kan het systeem worden uitgerust met een ZIP-doekgeleiding: de zijdelingse ritssluiting-rails houden het doek ook bij wind strak en veilig in de geleiding – aanzienlijk stabieler dan bij conventionele onderdakzonwering zonder ZIP-systeem. Cassette, geleiderails en voorlijst zijn gemaakt van geëxtrudeerd aluminium, het doek van robuust acrylstof met ca. 300 g/m².
De onderdakzonwering wordt op maat gemaakt en past daardoor precies bij je terrasoverkapping. Via onze configuratieformulieren – afzonderlijk voor eendelige en tweedelige systemen – vul je alle relevante maten en uitrustingsopties in.
De formulieren vind je hier:
Datasheet
Type zonnescherm |
Onderdakzonnescherm |
Toepassingsgebied |
Buiten (onder het dak) |
Bewegingsrichting |
Horizontaal |
Maximale breedte |
ééndelig tot 5.000 mm, tweedelig tot 10.000 mm |
Maximale uitval |
tot 4.500 mm |
Schaduwgebied |
tot 45 m² |
Cassette zonnescherm |
geëxtrudeerd aluminium |
Geleiderails |
geëxtrudeerd aluminium |
Doekmateriaal |
geweven acryldoek, gewicht ca. 300 g/m² |
Doekas |
sendzimirverzinkte stalen groefbuis met afmetingen 85 x 1 mm. Vanaf een installatiebreedte van 5.000 mm wordt de groefbuis met afmetingen 85 x 1,25 mm gebruikt |
Uitvalprofiel |
geëxtrudeerd aluminiumprofiel, wanddikte: tot 3,0 mm |
Aandrijving |
1x buismotor (230 V / 50 Hz) |
Doekgeleiding |
optionele ZIP doekgeleiding |
Levering & montage
De onderdakzonwering wordt als maatwerk individueel volgens jouw specificaties vervaardigd en per expediteur geleverd. De levering omvat alle benodigde onderdelen voor de montage, inclusief montagebeugels van geëxtrudeerd aluminium.
Zo eenvoudig monteer je een onderbouwzonwering:
- Montagehandleiding exclusief ZIP eendelig
- Montagehandleiding inclusief ZIP eendelig
- Montagehandleiding exclusief ZIP tweedelig
- Montagehandleiding inclusief ZIP tweedelig
Aandrijving: buismotor (230 V / 50 Hz) ingeschoven in de doekrol, voorzien van elektronische eindschakelaars voor de exacte positionering van het uitvalprofiel in de bovenste resp. onderste eindstand, temperatuurafhankelijke overbelastingsbeveiliging, geïntegreerde motorrem, VDE- en TÜV-gekeurd, vermogen aangepast aan de vereisten van de toepassing. Voor gebruik met een elektrische motor is een minimaal 4-aderige kabel op de inbouwplaats vereist. Bij radiomotoren volstaat een 3-aderige kabel. Of jouw bestaande elektrische installatie aan de eisen voldoet, moet vóór de bestelling met een erkende elektricien worden besproken. Steda aanvaardt geen advies of aansprakelijkheid voor elektrische installaties ter plaatse.
Aandrijving tweedelige markies: twee motoren, zodat beide markiesvelden afzonderlijk kunnen worden bediend. De twee motoren bevinden zich in het midden/binnen, d.w.z. er hoeft slechts één stroomkabel te worden gelegd. De bevestiging van de tweedelige markies gebeurt door middel van een dubbele geleiderail eveneens in het midden onder de spant.
Spansysteem: veerspanning in ingeschoven toestand: 7-10 kg veermechanisme. Veerspanning in uitgeschoven toestand: ca. 20 kg per veermechanisme. Zo maakt het spansysteem een optimaal oprollen van het markiesdoek mogelijk en vermindert het overrekking van de doeknaden en zijzomen.
Doekondersteuningsdraad: Bij grote markiezen is een extra doekondersteuningsdraad van roestvrij staal nodig. Hiertoe wordt aan beide zijdelingse uiteinden van de markies een montagebeugel onder het glazen dak geschroefd. Aan beide montagebeugels is telkens een draadspanner (in hoogte verstelbaar) geschroefd, waarmee de doekondersteuningsdraad gespannen kan worden.
Loop- en omleidingsrollen: De looprollen bestaan uit glijdend kunststof. Als omleidingsrollen dienen soepel lopende flensbussen. Deze zijn gelagerd op stabiele roestvrijstalen bouten. In combinatie met de textiele trekband leidt dit tot een geruisloze werking van de markies.
Montagebeugels: De montage van de markieskast gebeurt door middel van montagebeugels van geëxtrudeerd aluminium. Zo is de kast na het inhaken draaibaar gelagerd.
Verkoopadviseur
De onderdakzonwering is vooral de betere keuze als je tuin veel bomen, struiken of heggen heeft. Bladeren, pollen en hars hechten zich na verloop van tijd aan zonneschermdoeken; bij een opdakzonwering komt dit alles direct op het doek terecht. De onderdakzonwering hangt beschermd onder het glazen dak en blijft hiervan verschoond. Dat betekent minder schoonmaakwerk en een langere levensduur van het doek.
Voordat je koopt, is het de moeite waard om even te kijken naar de inbouwsituatie: past de zonweringkast met voldoende afstand onder het dak? In de meeste gevallen is dit geen probleem, maar het is goed om dit vooraf te weten. Omdat de zonwering op maat wordt geproduceerd, moet het bestelformulier worden ingevuld met zorgvuldig gemeten maten – wijzigingen na de bestelling zijn niet meer mogelijk.
Voor de motor is een stroomaansluiting nodig in de buurt van de installatieplaats. Dit is bij de meeste terrassen al aanwezig of kan eenvoudig achteraf worden geïnstalleerd. Wie hierover twijfelt, kan dit vooraf kort afstemmen met een elektricien – dit is meestal snel geregeld. En nog een belangrijk punt: de zonwering beschermt tegen zon en verblinding – niet tegen regen. Dat is de taak van het glazen dak.
