Algemeen
Avant-gardistisch design en een hoog veiligheidsniveau kenmerken deze hoogwaardige luifel. Met dit luifelsysteem inclusief de nieuwe AbZ is het theoretisch mogelijk om aan één zijde een oneindig aantal glasplaten aan de wand te bevestigen, zonder dat er aan de voorzijde extra bevestiging nodig is. Het glaspaneel wordt met een muurbeugel aan het oppervlak bevestigd – zonder trekstangen. De muurbeugel, bestaande uit een aluminium profiel, verdwijnt discreet naar de achtergrond.
Feiten
Geen trekstangen nodig
Eenvoudige installatie en verborgen bevestiging
glasbreedte tot 3000 mm
17,52 mm VSG van TVG
Projectie: 1000 mm
Tot 3,98 kN/m2 belasting
Meerdere wandprofielen kunnen in serie worden gemonteerd
Geen randuitsparingen in het glas nodig
Alleen het onderste glaspaneel in het composiet vereist glasgaten voor de bevestigingselementen (geen risico op verkeerde uitlijning van de gaten in het composiet)
Inhoud van de set:
1x wandprofiel
1x bovenste beglazingsprofiel
1x ondersteuningsprofiel
1x randbeschermingsprofiel
2x plakband links/rechts
2x eindkap inclusief schroeven links/rechts
1x afdekplaat
3-4x drukzegels
2x bevestigingselement met glasslot
Montage accessoires:
1970- 1VA (ankerstang)
1510- 11VA (aansluitpen)
1980 (zeefhuls)
1024520CTP (10 l) [Montage en smeermiddel]
Belangrijk:

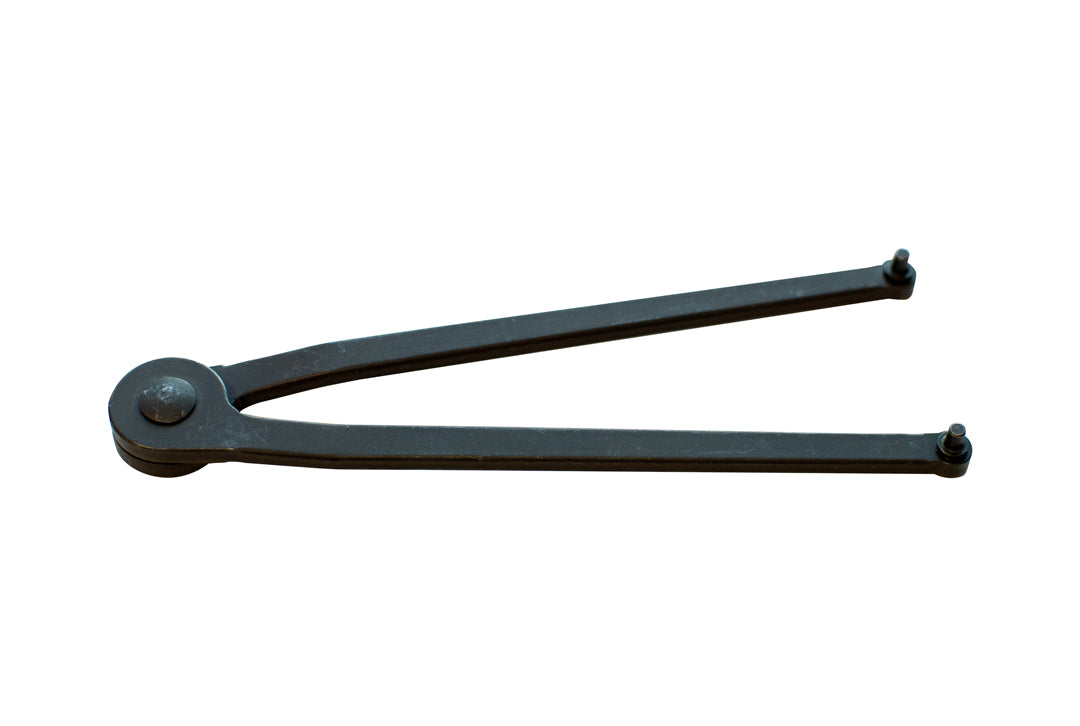

Voor de montage van het cantileversysteem is ook een steeksleutel nodig. De speciale sleutel wordt automatisch bij uw bestelling meegeleverd.
| glasdikte | bevestiging boren |
afvoer | glasbreedte | Breedte |
| 17,52mm | 7x | 1000mm | 1398mm | 1407mm |
| 17,52mm | 8x | 1000mm | 1598mm | 1607mm |
| 17,52mm | 9x | 1000mm | 1798mm | 1807mm |
| 17,52mm | 10x | 1000mm | 1998mm | 2007mm |
| 17,52mm | 12x | 1000mm | 2398mm | 2407mm |
